 威索燃燒機Weishaupt > 燃氣燃燒器 > WG10燃氣燃燒器 詳細信息
|
|
| 產品說明： |

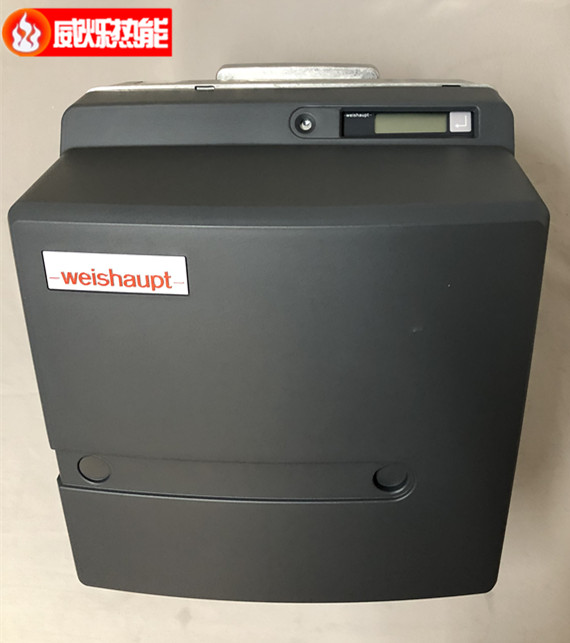

| WG10燃氣燃燒器
品牌：-weishaupt-（威索）
產地：德國 |
|
| 產品描述 |
| W系列的所有型號燃燒器中的部件均緊密結合在一個小巧的空間內。燃料與空間的調節裝置顯而易見且易于維護。通過成熟的技術為其配置的數字化程序控制器，可以使各項設定的功能及燃料與空氣量的配合達到更精確的水平。
該系列燃燒器的功率范圍始于12千瓦，最大可達570千瓦。在不同的型號中，功率調整的方式可分為一級或二級、二級滑動或比例調節。所有型號的燃燒器均符合相應的德國工業標準(DIN)及歐洲標準(EN)，且均經樣機檢測認可。 |
| 型號 |
版本號 |
運行模式 |
閥組尺寸 |
出力范圍kW |
產品認證號 |
訂貨號 |
| WG10燃氣燃燒器 |
| 天然氣 |
| WG10N/0-D |
ZM-LN |
平滑兩段式或比例調節 |
1/2" |
12.5-50 |
CE0085AU353 |
23213614 |
| WG10N/1-D |
LN |
單段火帶手動風門調節 |
3/4" |
40-110 |
CE0085BM0481 |
23211024 |
| WG10N/1-D |
Z-LN |
單段火或兩段火 |
3/4" |
25-110 |
CE0085BM0481 |
23212324 |
| WG10N/1-D |
ZM-LN |
平滑兩段式或比例調節 |
3/4" |
25-110 |
CE0085BM0481 |
23212624 |
| LPG液化氣 |
| WG10F/0-D |
ZM-LN |
平滑兩段式或比例調節 |
1/2" |
12.5-50 |
CE0085AU353 |
23313614 |
| WG10F/1-D |
LN |
單段火帶手動風門調節 |
3/4" |
40-110 |
CE0085BM0481 |
23311024 |
| WG10F/1-D |
Z-LN |
單段火或兩段火 |
3/4" |
25-110 |
CE0085BM0481 |
23311324 |
| WG10F/1-D |
ZM-LN |
平滑兩段式或比例調節 |
3/4" |
25-110 |
CE0085BM0481 |
23312624 | |
|

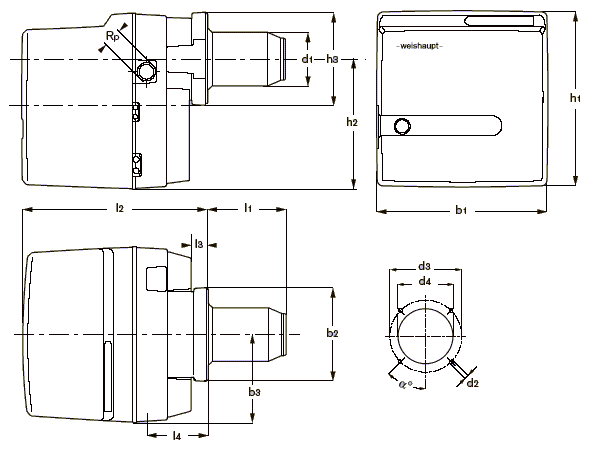

型號 |
I1 |
I2 |
I3 |
I4 |
b1 |
b2 |
b3 |
h1 |
h2 |
h3 |
d1 |
d2 |
d3 |
d4 |
Rp |
a° |
|
WG10 |
140 |
349 |
31,5 |
115 |
330 |
165 |
164 |
353 |
270 |
165 |
108 |
M8 |
150–170 |
110 |
3/4” |
45° |
|
WG20 |
140 |
397 |
32 |
158 |
358 |
182 |
178 |
376 |
284,5 |
182 |
120 |
M8 |
170 |
130 |
1” |
45° |
|
WG30 |
166 |
480 |
62 |
197 |
420 |
226 |
196 |
460 |
342 |
226 |
127 |
M8 |
170–186 |
130 |
1-1/2” |
45° |
|
WG40 |
235 |
577 |
72 |
235 |
450 |
245 |
207 |
480 |
360 |
245 |
154 |
M10 |
186–200 |
160 |
1-1/2” |
45° | |
|
|
